MC34063A 升降压计算器
降压 / 升压 / 升降压（反相）三方案一键切换。默认载入芯谷手册降压应用图（25V→5V/0.5A），点方案按钮即按手册示例自动填参计算。
工作原理示意（功能框图）

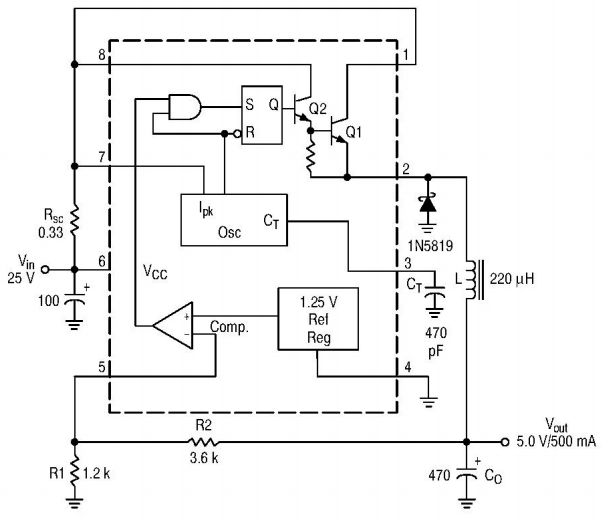

方案原理图（芯谷手册应用图）
输入参数
降压 5V/500mA

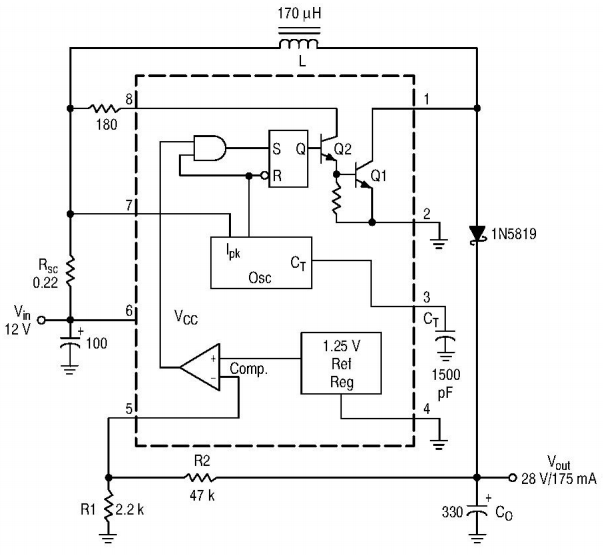

升压 28V/175mA

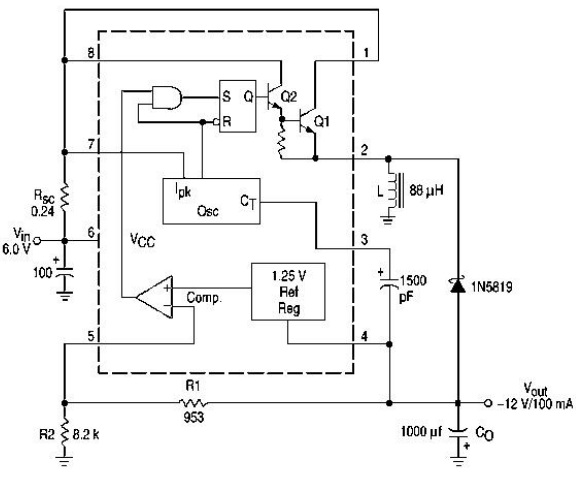

升降压(反相) −12V/100mA
默认：芯谷 MC34063A 手册降压应用图（Vin 25V → 5V/500mA）。点按钮一键载入手册方案，可再改参数。
切换自动换设计方程
V · 降压默认 25
V · 升降压输出为 −Vout
A · 满载
kHz · 由 Ct 决定
mV · 峰峰值
V · 降压 1.0；升压/升降压 1.3
V · 1N5819≈0.5；1N4007≈1.0
kΩ · 反馈下臂
① 工作点（占空比 · 时序）
| 参数 | 数值 | 说明 |
|---|---|---|
| 占空比 DC | – | ton/(ton+toff) |
| 导通时间 t_on | – | µs |
| 关断时间 t_off | – | µs |
| 定时电容 Ct = 4e-5·t_on | – | 振荡器定时 |
② 元件取值
| 参数 | 数值 | 说明 |
|---|---|---|
| 峰值电流 Ipk | – | Buck=2·Iout；Boost/Inv=2·Iout/(1−DC) |
| 限流电阻 Rsc = 0.33/Ipk | – | Ω · 检测电压 0.33V |
| 电感 L | – | µH · 临界连续口径 |
| 输出电容 Co = 9·Iout·t_on/ΔV | – | µF · 含 9 倍工程余量 |
| 分压电阻 R2 = R1·(Vout/1.25−1) | – | kΩ · 基准 1.25V |
③ 校核与选型提示
| 参数 | 数值 | 说明 |
|---|---|---|
| Ipk vs 内部开关限制 1.2A | – | 超限需外部扩流三极管 |
| 电感电流纹波占比 | – | I_ripple/I_avg |
| 建议元件 | – | 标准 E 系列取值 |
校核结论将显示在这里。
公式与说明
三拓扑占空比与 Ipk 口径
降压：DC=(Vout+VF)/(Vin−Vsat+VF)、Ipk=2·Iout；升压：DC=(Vout+VF−Vin)/(Vout+VF−Vsat)、Ipk=2·Iout/(1−DC)；升降压(反相)：DC=(|Vout|+VF)/(Vin−Vsat+|Vout|+VF)、Ipk=2·|Iout|/(1−DC)。Ipk 按临界连续（电感电流峰峰值 = 2×平均）口径，Rsc=0.33/Ipk 保证限流点低于内部 1.2A 开关能力。
L 与 Co 的取值逻辑
降压 L=(Vin−Vsat−Vout)·t_on/(2·Iout)；升压/反相 L=(Vin−Vsat)·t_on/Ipk——按临界连续最小电感取值，实际可加大 20~50% 降纹波。Co=9·Iout·t_on/ΔV 含数据手册推荐余量，纹波要求更严时加大并考虑 ESR。
扩流与选型
Ipk 超 1.2A（如 3A 输出）时 MC34063A 内部开关管不够用：外部加 PNP 达林顿/ MOSFET 扩流，Rsc 移到扩流管发射极回路按新 Ipk 重算。二极管选肖特基（VF 低、恢复快），电感选饱和电流 ≥1.5×Ipk。
