阻容降压电路计算器（全桥整流精准计算版）

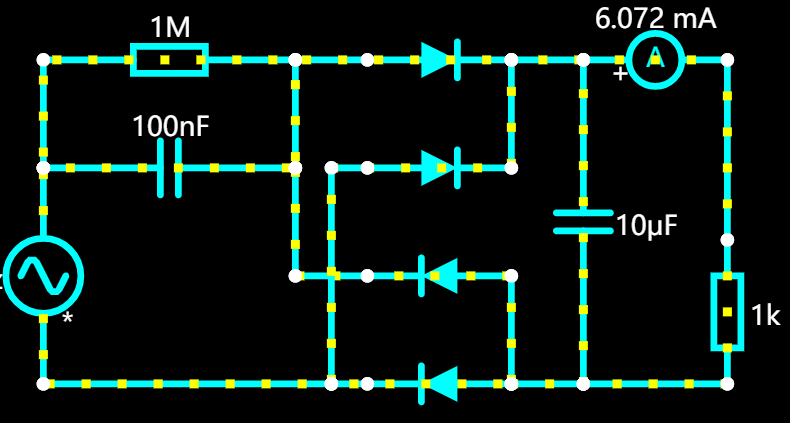

阻容降压全桥整流电路原理图
注：原理图包含AC输入、降压电容C1、全桥整流桥、滤波电容C2、负载RL，本计算器基于此拓扑精准计算
计算结果汇总（已修正VOUT压差影响）
降压电容容抗 Xc1
C1两端实际交流有效值电压
回路交流有效值电流 Iac
理论最大直流输出电流 Idc
整流桥总导通压降（2颗二极管）
C1承受峰值电压（耐压选型依据）
输出纹波电压（估算）
电路设计核心要点：
1. C1耐压选型：必须 ≥ 计算出的电容峰值电压，常规选用400V/450V CBB薄膜电容；
2. 输出电流由C1容量、输入电压、输出VOUT共同决定；C2仅降低纹波，不改变最大带载能力；
3. 高压输出(Vout≥80V)时VOUT对电流衰减显著，本工具已内置修正公式，结果贴合仿真；
4. 阻容降压电路严禁空载通电，空载输出电压会飙升至交流峰值，必须搭配稳压/恒流负载。
